Zubehoer

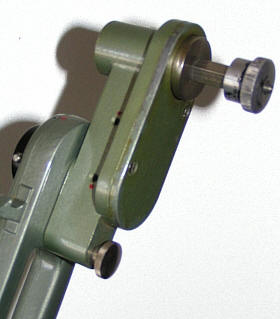

S p u l e n a r m v e r l ä n g e r u n g

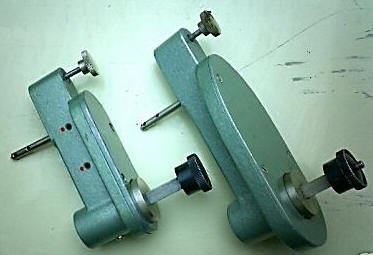

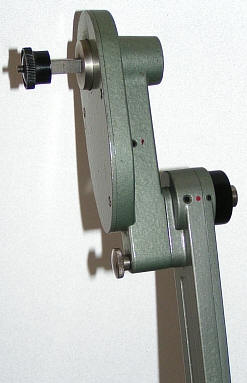

Hier etwas wirklich sehr praktisches : Spulenarmverlängerungen.

Damit ist es möglich, die normale maximale Spulengröße von 600m auf bis zu 1500 m ( nach Anleitung allerdings nur bis 1200 m) zu erweitern.

Die Spulenarmverlängerung(en) wurden bis ca. 1960 in der Zusammenstellung Schmal (vorne) / Breit (hinten) vertrieben. Danach wurden nur noch die Breiten für vorne und hinten verkauft.

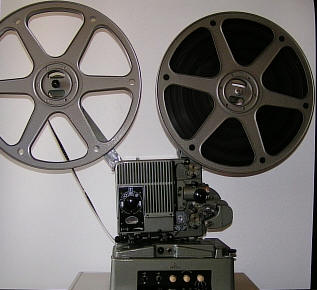

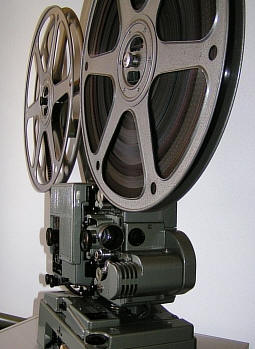

Mit den großen Spulen ( hier 1200 m ) wirkt der gesamte Aufbau schon wirklich imposant.

L o o p a d a p t e r

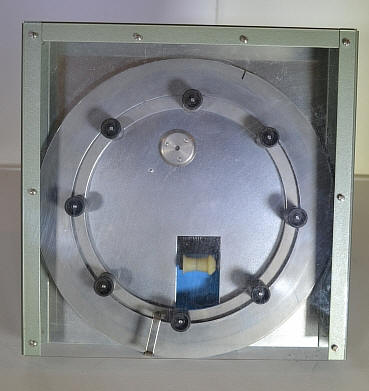

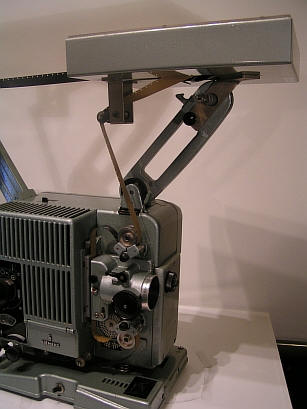

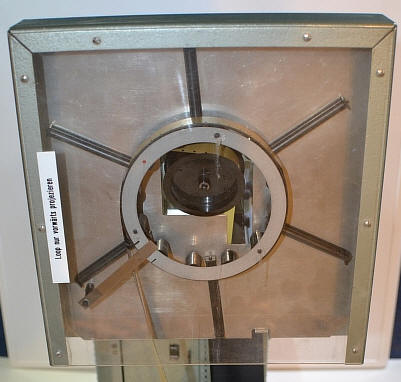

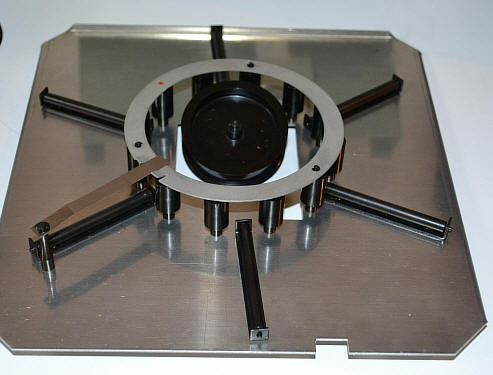

Hier ist ein Projektor mit aufgesetztem Loopadapter. Ein Film ( bis ca. 150m ) kann damit in einer Endlosschleife projeziert werden. Wurde zum Beispiel bei einer Messe für die Werbung genutzt. Der Film wird außen aufgewickelt und vom Kern wieder dem Projektor zugeführt. Die erforderliche Drehung wird nur über die Zugkraft des Films herbeigeführt. Mechanisch sehr pfiffig, wie ich finde !! Wie lange bei einem Nonstop-Lauf der Film durchhält - ?????? Der aufgesteckte Kamin ( über dem Vorwiderstand ) leitet den warmen Luftstrom am Film vorbei.

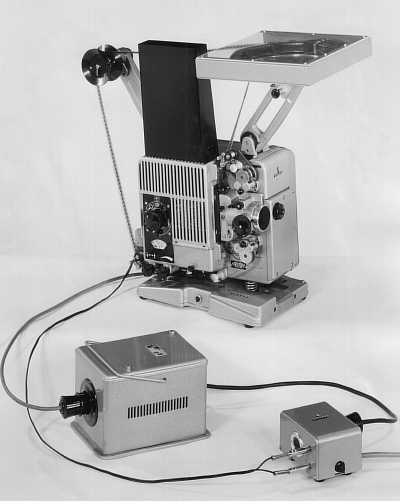

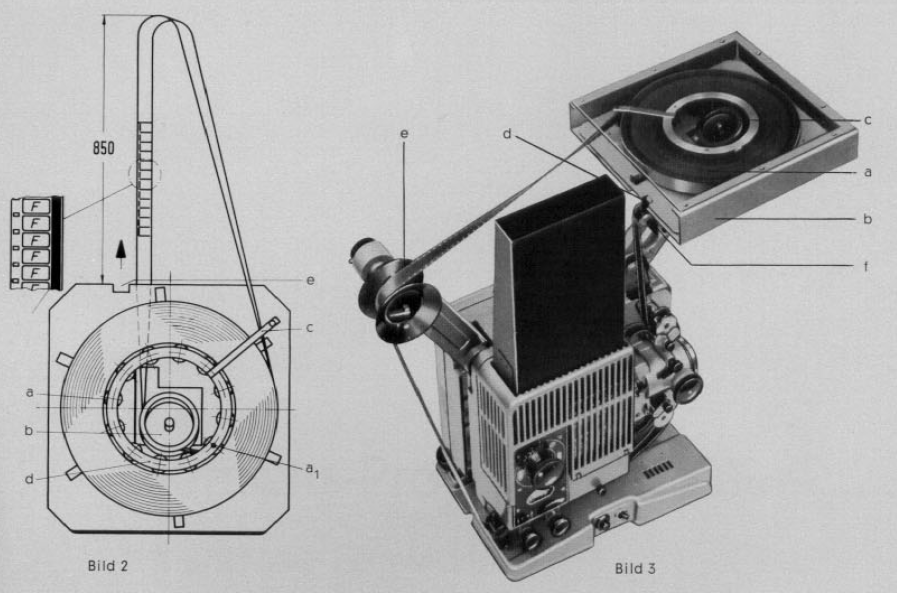

Dieses Werksfoto zeigt den Siemens Projektor 2000 mit aufgesetzter endloser Filmwicklung und angeschlossenen Filmrissschalter, der einen unbeobachteten Betrieb ermöglicht.

Siemens Projektor 2000 mit endloser Filmwicklung - 289 KB

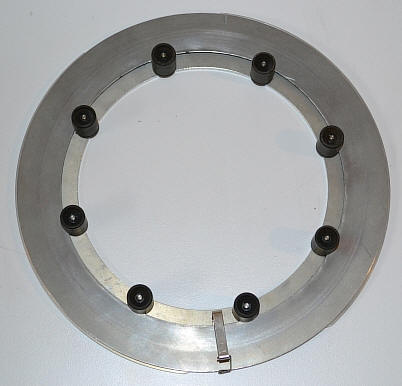

Zwei unterschiedliche Bauformen - gleiches Prinzip :

E i n f ä d e l s y s t e m

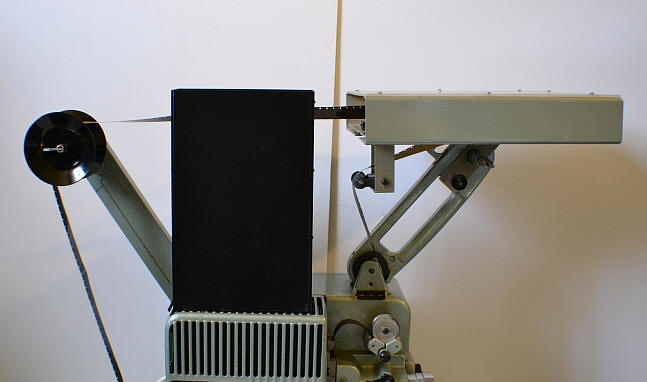

Relativ selten anzutreffen ist dieses Einfädelsystem. Durch aufstecken des Systems ( nur zum Einfädeln ) wird der Siemens 2000 zum Automatikprojektor.

Doch dieses Einfädelsystem war dann doch nicht so einfach zu handhaben wie es auf den ersten Blick vermuten lässt. Der Projektor und das Einfädelsystem mussten erst aufeinander angepasst werden.

Mehr unter " Siemens Projektor 2000 Automatic "

O b j e k t i v e

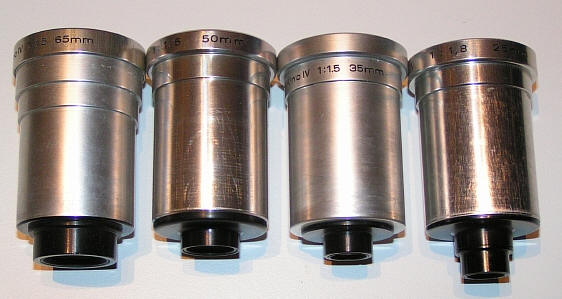

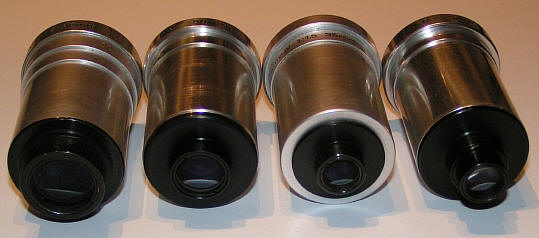

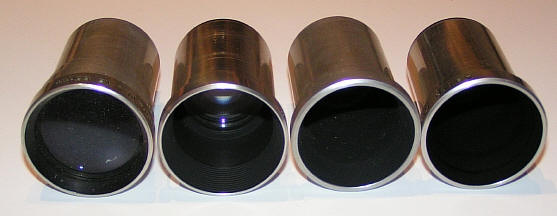

Hier ein paar Objektive mit fester Brennweite ( Astro-Kino-Color V für den Siemens Projektor 2000 )

Neben den abgebildeten Objektiven 1:1,8 25mm 1:1,6 35mm 1:1,6 50mm 1:1,6 65mm

gibt es auch noch 1:1,6 75mm 1:1,6 85mm 1:1,8 100mm

Man muss allerdings nicht zwangsläufig eins dieser Objektive verwenden, da auch die Objektive vieler Bauer-Projektoren voll kompatibel sind ( siehe auch Optiken ).

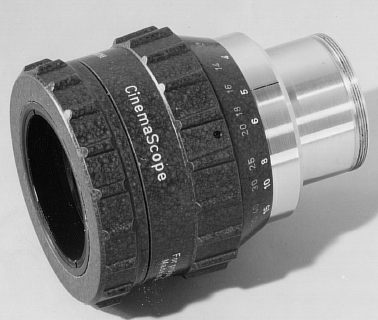

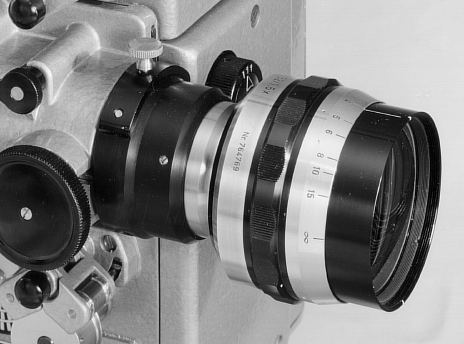

Hier noch der Aufsatzadapter für einen Anarmorphot an den Siemens Projektor 2000.

U m s c h a l t e i n r i c h t u n g

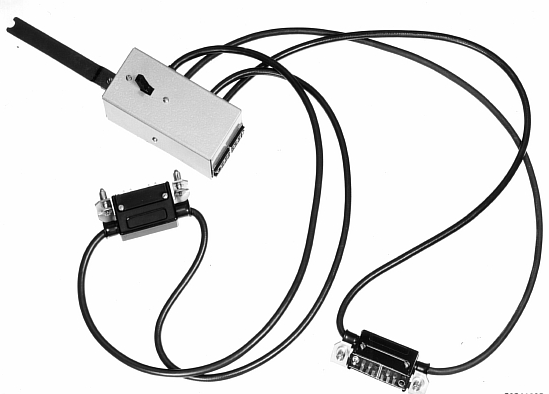

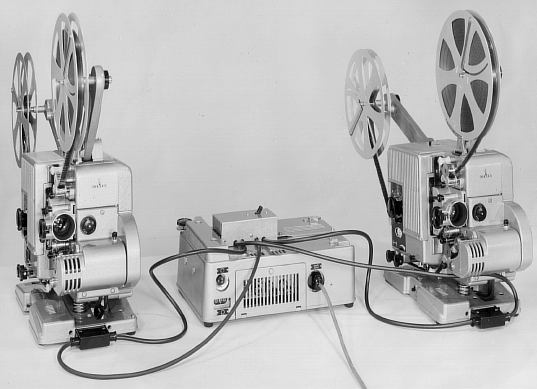

Diese Umschalteinrichtung ermöglich den pausenlosen Betrieb von zwei Projektoren an einem Verstärker ( um z.B. Spielfilme vorführen zu können )

Siemens Projektor 2000 mit Umschaltvorrichtung (Projektoren und 1 Verstärker ) - 1,5MB

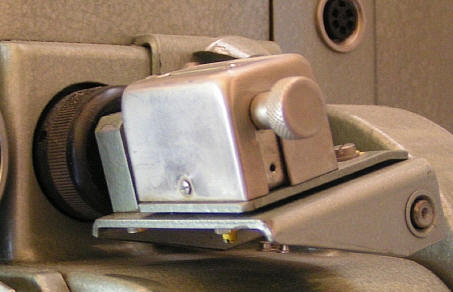

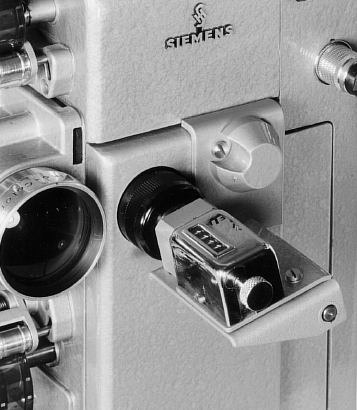

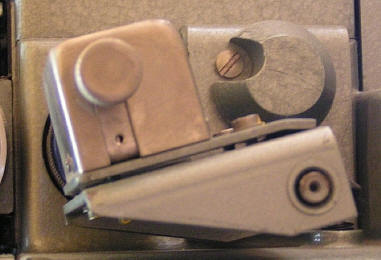

B i l d z ä h l e r

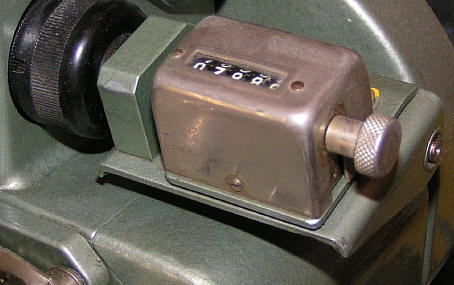

Der Bildzähler erleichtert das Auffinden bestimmter Szenen.

Damit ist z.B. ein Einsatz beim Vertonen eines Films oder dort wo eine Wiederholung einer Szene benötigt wird sinnvoll.

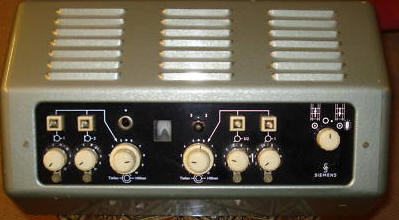

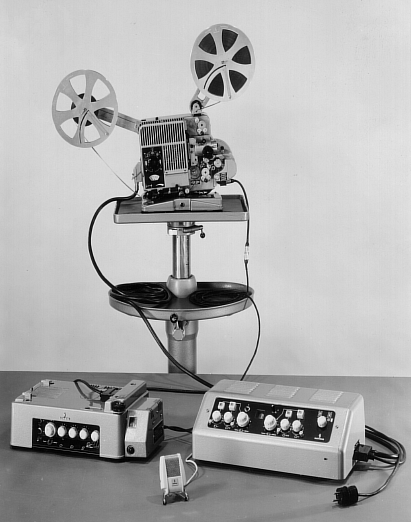

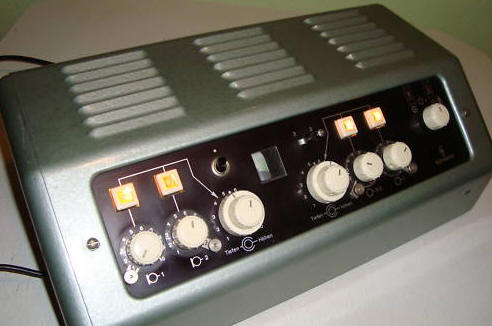

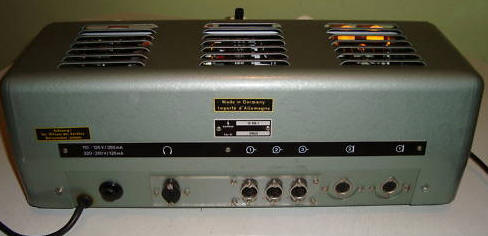

M i s c h p u l t

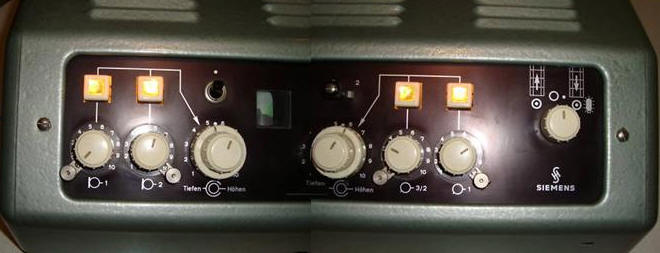

Wenn die Mischfunktionen des Verstärkers nicht ausreichen, können sie mit dem Mischpult erweitert werden.

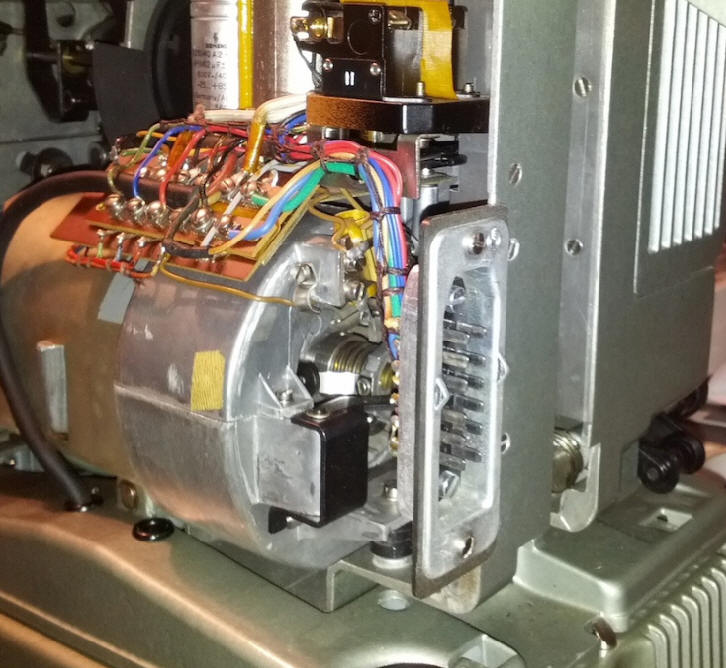

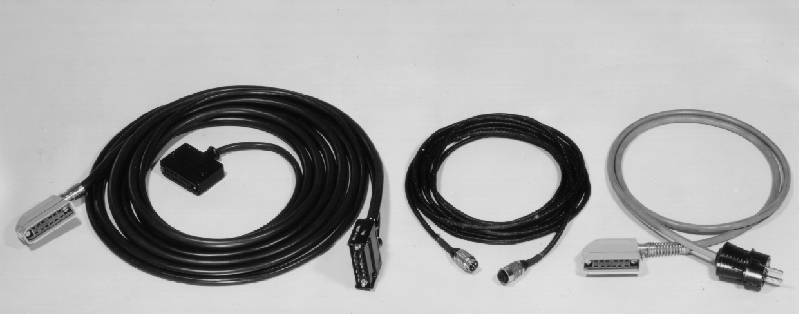

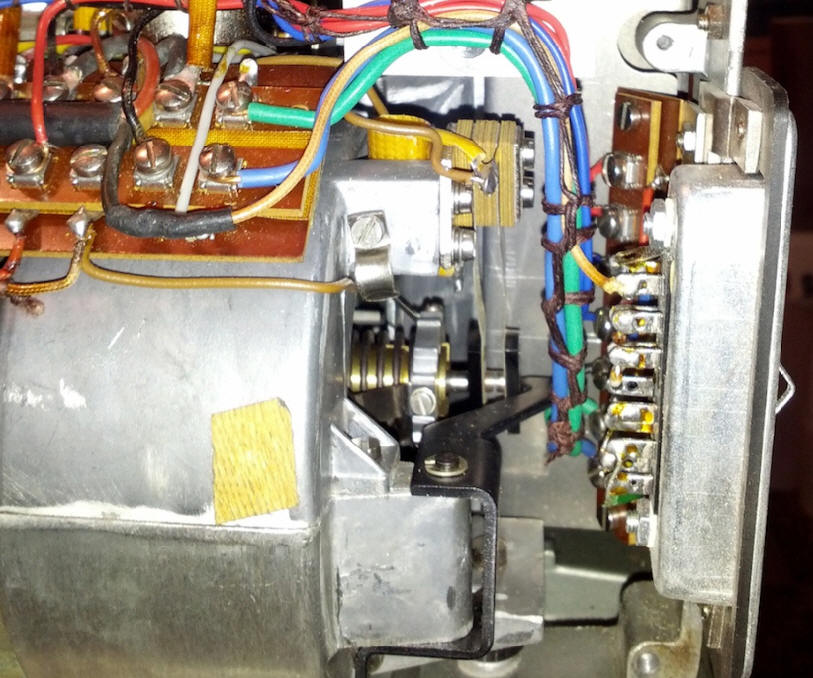

Damit der Projektor auch vom Mischpult "gestartet" werden kann, gibt es einen speziellen Anschluss am Projektor mit entsprechenden Kabelsatz ( ohne diese Funktion kann ein normaler Projektor genutzt werden ) Siehe dazu auch die Technischen Informationen

T r a n s f o r m a t o r e n

Alle Projektoren ( von einigen ganz Besonderen mal abgesehen ) können auch mit 110 V betrieben werden. Dies hat den Vorteil, dass der Lampenvorwiderstand durch eine Brücke ersetzt werden kann ( muß ). Dadurch sinkt die unnötige Wärmeentwicklung enorm. Um sie am 220 V -Netz zu betreiben ist ein Transformator erforderlich.

Diese generelle Möglichkeit wurde aus Gewichtsgründen – schließlich ist der Siemens Projektor 2000 ein mobiles System – nicht als Grundvariante realisiert. Die erhöhten Energiekosten im Vorwiderstandsbetrieb waren derzeit auch vernachlässigbar.

Diese externen Trafos sind auch relativ schwer.

Ein Einsatz ( mit entsprechend umgebauten Projektor ) lohnt sich, wenn das System stationär genutzt, oder im Langzeitbetrieb verwendet werden soll.

Um einen 110 V Projektor nicht versehentlich am 220 V Netz anzuschließen, erhalten diese einen anderen Netztstecker.

Wird der Projektor zusammen mit einem Verstärker verwendet, muß selbstverständlich der Verstärker auch auf 110 V umgestellt werden.

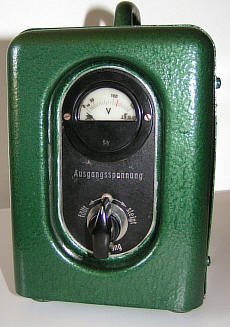

Die regelbaren Transformatoren sind in der Lage eine höhere / niedrige Netzspannung auszugleichen ( was heute natürlich nicht mehr vorkommt ) oder die Ausgangsspannung bewusst etwas niedriger zu halten.

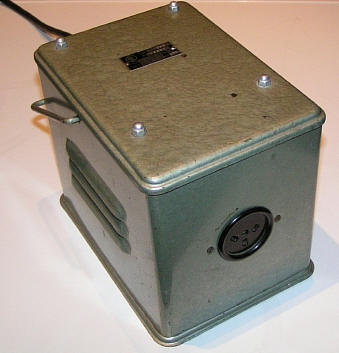

Dieser Trafo ist zwar nicht regelbar, aber mit einer Leistung von 2000VA für alle Projektoren ( mit 110 V ) ausgelegt.

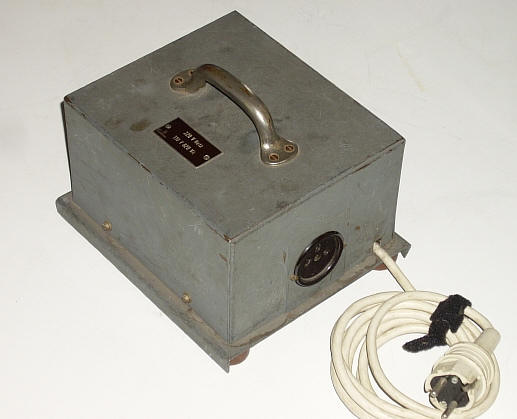

Mit 820 VA nicht so Leistungsstark, und optisch auch nicht ganz zum 2000er passend, aber dennoch original.

Bild Buddy

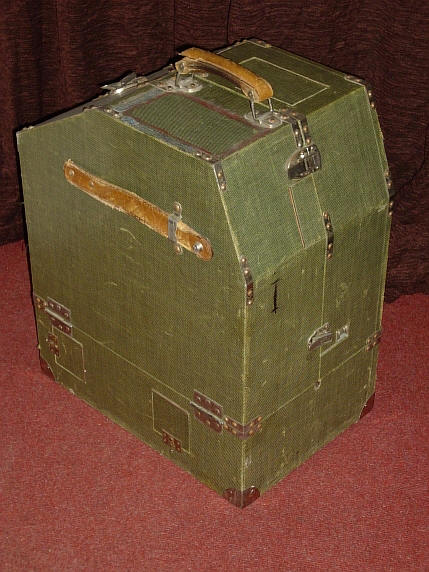

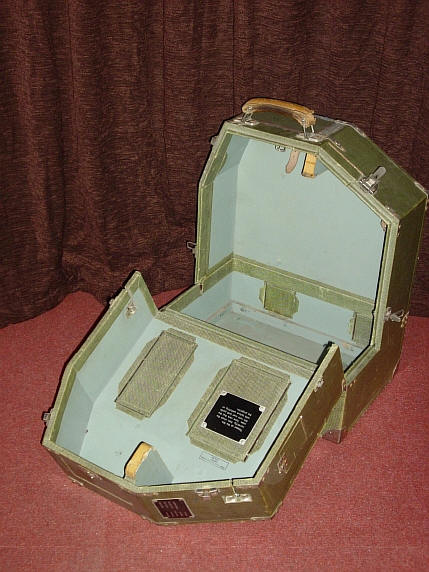

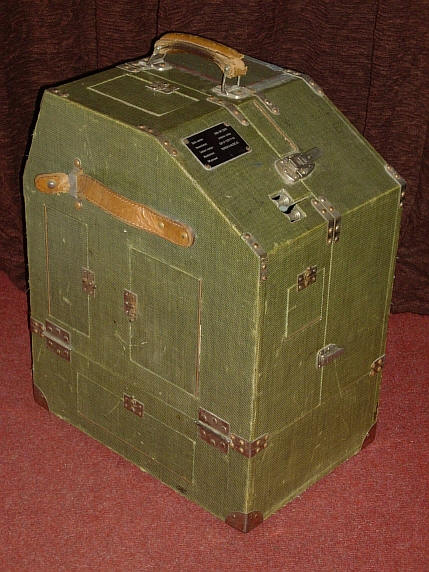

Mit diesem Wanderkinokoffer wurde der Projektor 2000 geblimpt, also Geräusche minimiert.

Bilder von Buddy

S a a l r e g l e r

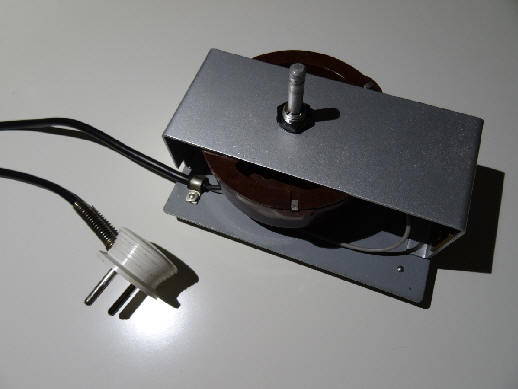

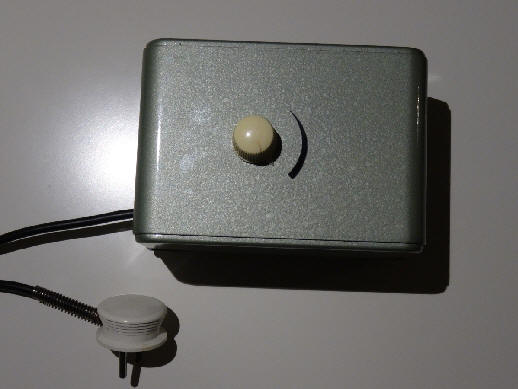

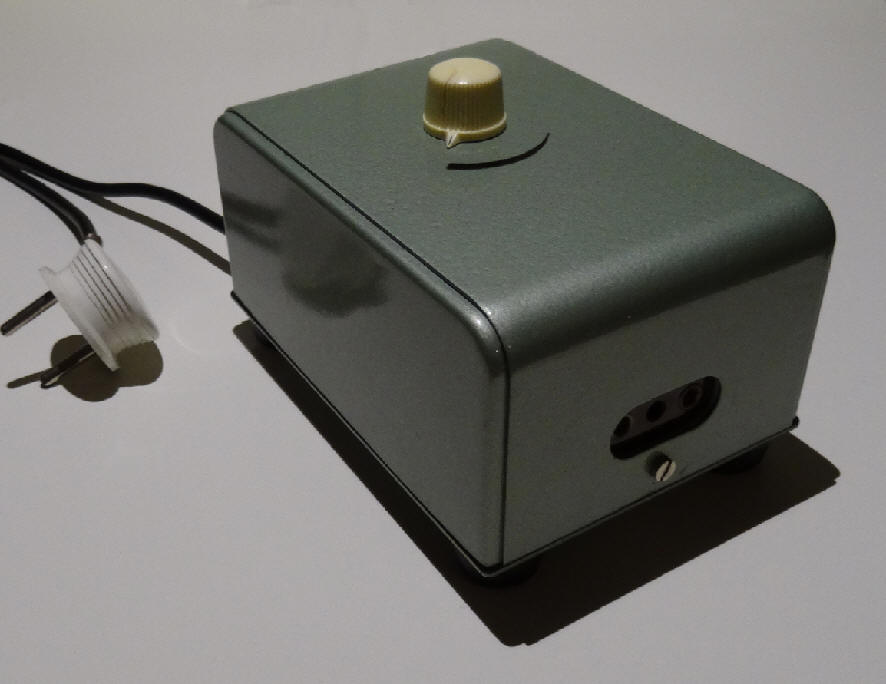

Um einen weit vom Verstärker entfernten Lautsprecher vor Ort regeln zu können :

Bilder von Luca Exner

In den Technischen Informationen ist die einfache Prinzipschaltung dargestellt.

Mit der Exceltabelle " Siemens Projektor 2000 - Produktübersicht " habe ich einen entsprechenden Überblick zusammengestellt. Diese Tabelle ist sicherlich nicht vollständig und wird nach und nach auch erweitert.

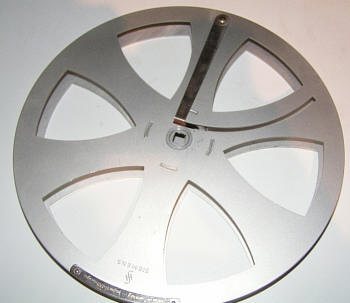

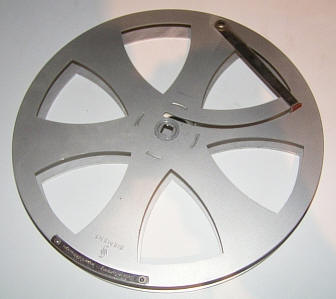

Zum Schluss noch eine Spule, aber eine ganz pfiffige !
