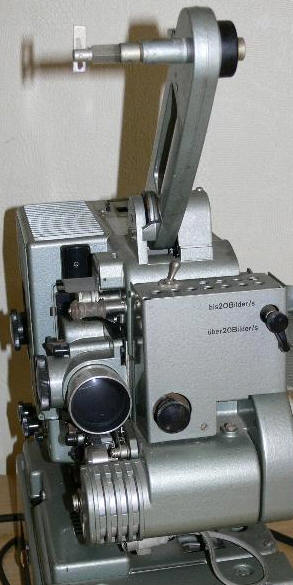

Mit dem Siemens Projektor 2000 ST wird eine Stillstandsprojektion und eine Einzelbildschaltung ermöglicht. Die Steuerung kann am Projektor selbst, mit einer Fernbedienung und mit einer elektroakustischen Steuerung erfolgen. Die Nachrüstung eines Siemens 2000 Projektors mit einer Stillstandsprojektionseinrichtung ist möglich, aber wegen der recht filigranen Mechanik, die nicht nur an- sonder auch eingebaut werden muß, auch ziemlich aufwendig. Sogar eine Kombination mit einem Zweibandlaufwerk ist möglich.

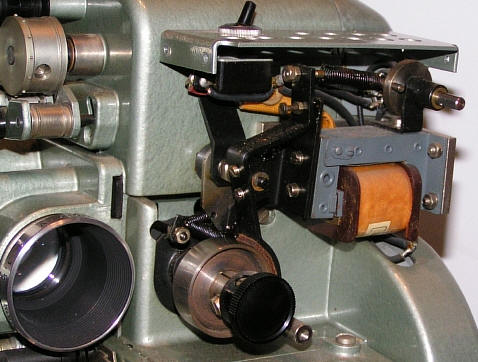

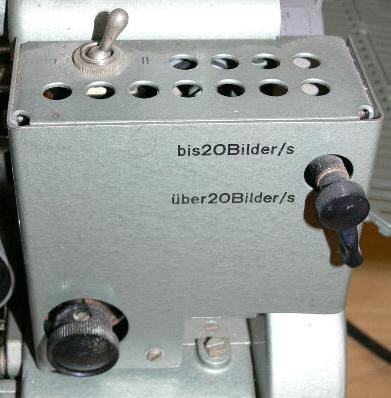

Eine montierte Stillstand- Projektions-Einrichtung ( Stopptaste )

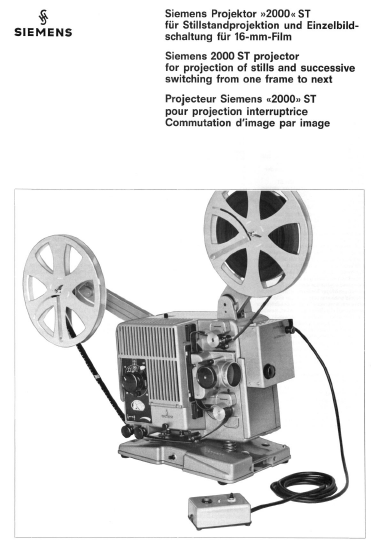

Anleitung Siemens Projektor 2000 mit Stillstand-Projektions - Einrichtung und Fernschalttaste - 236KB
2,1 MB
Egeal durch welchen Impuls gesteuert, wird der Projektor innerhalb von 20 Millisekunden gestoppt. Die präzise Mechanik sorgt für eine definierte Stellung der Flügelblende und des Greifers. So bleibt der Strahlengang frei und es ist immer das vollständige Filmbild sichtbar. Motor und Gebläse laufen zur Kühlung weiter. Um das Filmmaterial vor thermischer Zerstörung zu schützen, schwenkt ein Interferenz- wärmeschutzfilter in den Strahlengang. Durch ein Taktschalter für den ST ist auch eine automatische Einzelbildfolge im Bereich von 0,5 bis 10 Sekunden möglich ( Längeres Takten belastet sicherlich Projektor und Film ) .

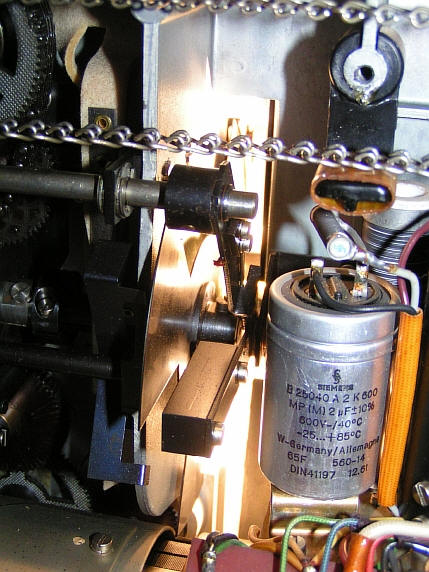

Links = Laufbetrieb Wärmeschutz ist ausgeschwänkt Flügelblende nicht erkennbar

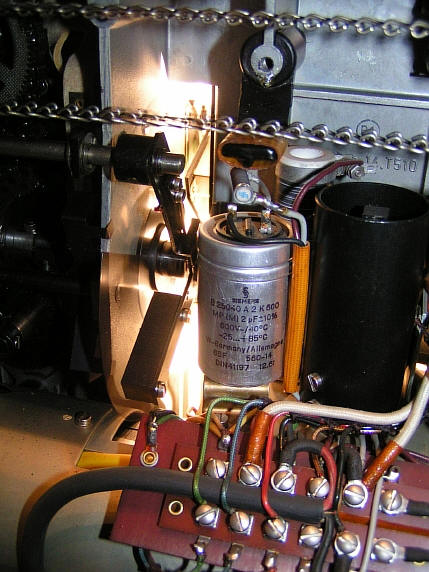

Rechts = Stoppbetrieb Wärmeschutz ist eingeschwenkt, Flügelblende steht

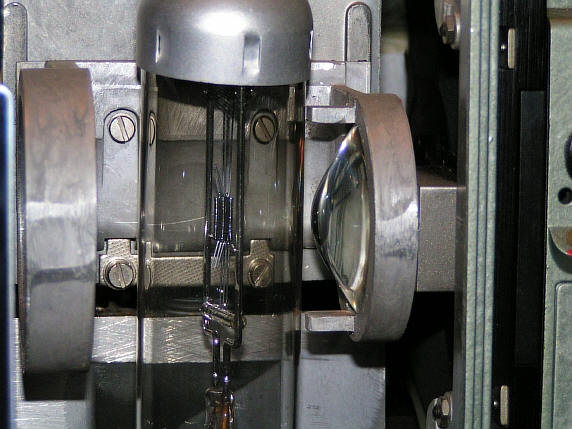

Hier ist gut der eingeschwenkte Wärmeschutzfilter im Strahlengang zu erkennen.

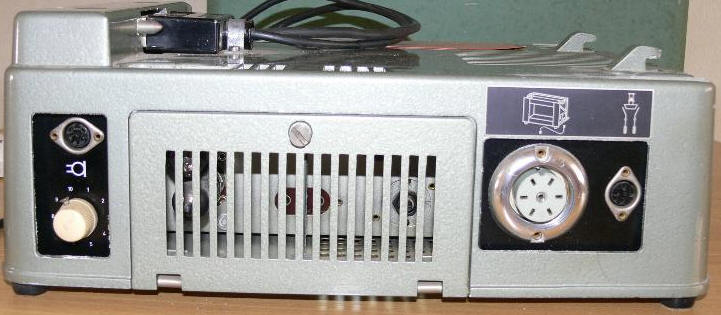

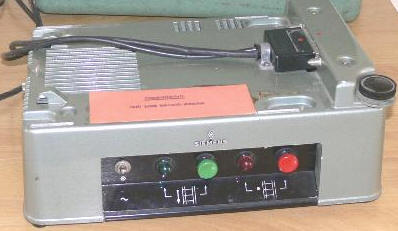

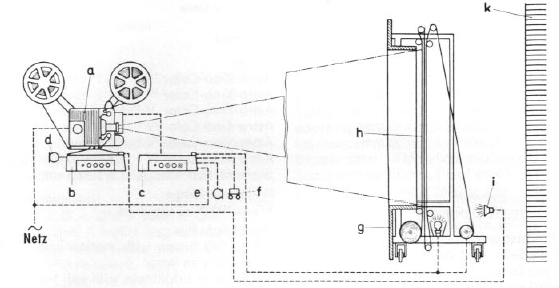

Mit diesem Steuerverstärker, zur elektroakustischen Auslösung der Stillstandprojektionseinrichtung und Relaissteuerung der Projektionswand wurde eine Schießausbildung an bewegten Objekten realisiert.
