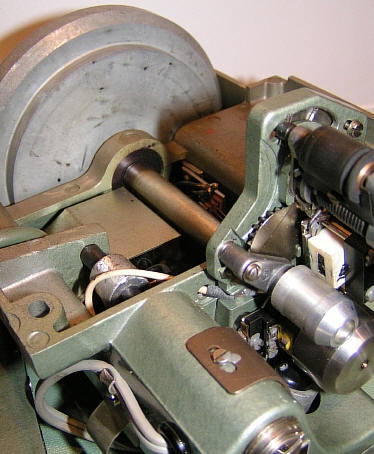

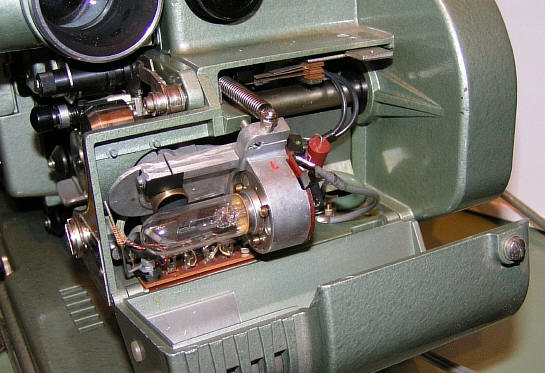

Auch die Tonlaufwerke für die Magnettonabtastung können einfach nachgerüstet werden. Diese Laufwerke haben neben den Magnettonköpfen auch die zusätzlichen Führungsrollen und die Schwungmasse auch eine Tonlampe, Tonoptik und eine Fotozelle und können somit auch Lichtton abtatsten.

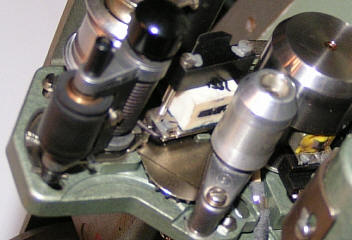

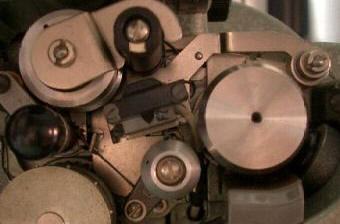

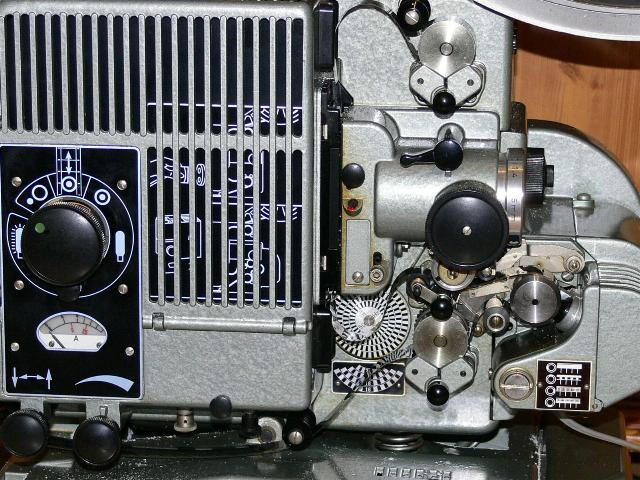

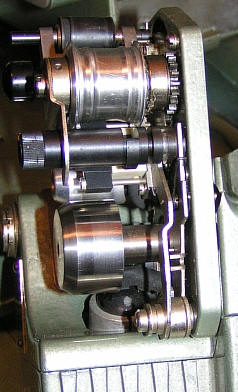

Sehr schön ist hier das Tonteil für Licht- und Magnetton erkennbar.  Die abzutastende Spur wird

hier eingestellt und ist als Symbolbild  ,je nach Modell und entsprechenden Möglichkeiten, erklärt. Hier können die 2,4mm, die 1,3mm und die 0,8mm Tonspur gelesen werden. Die 0,8mm Spur wurde aber nicht so häufig genutzt, so dass es auch Laufwerke ohne die Möglichkeit gibt ( später waren diese dann die gängigeren )

Unter dem Einstellrad ist sehr gut der Magnettonlöschkopf erkennbar.

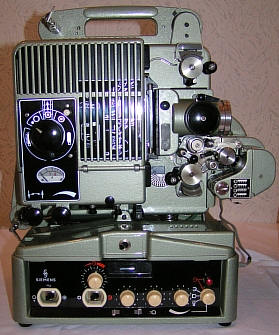

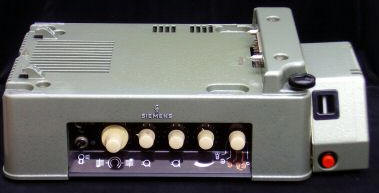

Dieser Projektor hat einen 7,5 W Sockelverstärker mit Aufnahmestufe. Damit ist es möglich neben der Wiedergabe von Licht- und Magnettonfilmen auch Magnetton aufzunehmen.

Für die Magnettonaufnahme müssen die Verstärker mit einer Aufnahmestufe ausgerüstet sein.

• Anleitung Siemens Projektor 2000 als Magnetton-Einstreifenprojektor mit 15-Watt Universal Verstärker - 1,20MB

• Anleitung Siemens 2000 Projektor mit 5 Watt Kombinationsverstärker für Licht- und Magnetton - 887 KB

• Anleitung Siemens Projektor 2000 mit 7,5 Watt Sockelverstärker ( Transistor ) für Licht- und Magnetton - 514 KB

 Weitere Anleitungen und Prospekte finden Sie auf den Dokumentenseiten !!
