S 2000 Synchron
S 2000 Stumm S 2000 Lichtton S 2000 Magnetton S 2000 Zweiband S 2000 Synchron S 2000 Studio S  2000 St S 2000 St manuell S 2000 mit Marc 300 S 2000 2W -> 7,5W Bunte Kuh S 2000 Automatic S 2000 Verstaerker Lautsprecher Zubehoer " Kleinigkeiten " Tipps & Tricks Spezial

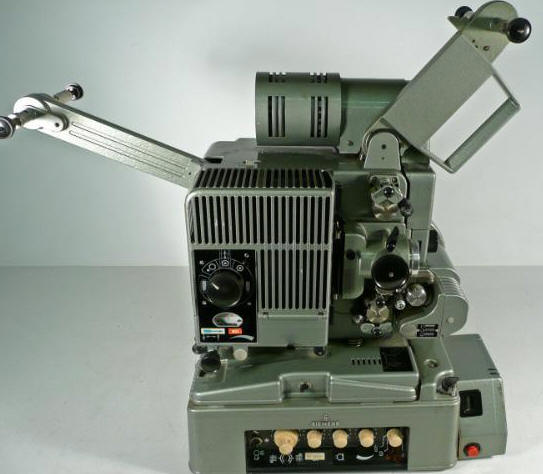

Der Siemens 2000 Projektor Synchro Zweiband ist einer der wenigen nicht nach den Baukastenprinzip hergestellten Projektoren aus dieser Familie. Auch wenn der Synchronmotor oben aufliegt und auch optisch alle Teile durchaus nachträglich angebracht sein könnten, so musste dieser Projektor bereits ab Werk als Synchro bestellt werden.



































Während es bei der mit Universalmotor angetrieben Zweibandversion "nur" auf Synchronität zwischen Ton und Bild ankommt, ermöglicht der Synchronmotor ( also synchron zu Netzfrequenz ) einen synchronen Betrieb mit weiteren Maschinen wie Tonaufnahmegeräte oder Bandspieler. Dieses Feature ist eben eigentlich nur für den professionellen Einsatz interessant. Daher ist dieser Projektortyp nicht so oft zu finden.

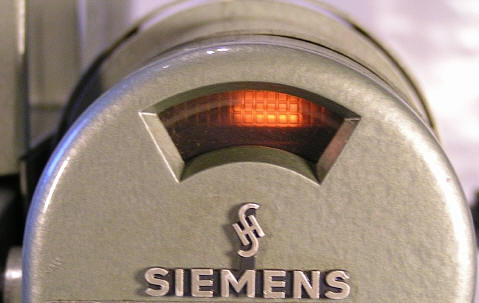

Der Synchronmotor arbeitet über einen Zahnriemen auf die gleiche Welle wie der Universalmotor ( unterstützt also ) und zieht somit auf die 24 bzw. 25 Bilder / sec - ja nach aufgesteckten Scheiben. Nach einer kurzen Hochlaufphase ist die Synchronität an der flackerfreien Kontrolllampe erkennbar. Eine Stroboskopscheibe hat dieser Projektor nicht.











Besonders auffallend ist der Netzanschlussstecker. Über die Anschlussleiste werden alle wichtigen Verkabelungspunkte ( Synchronmotor, Universalmotor und Lampe ) offen nach außen gebracht. Erst mit dem Anschlußkabel werden entsprechende Brücken gesetzt. So ist, je nach Verwendung, ein einzelner Betrieb oder in Parallelschaltung mit anderen Synchrongeräten -   z.B. im Rotosonbetrieb - möglich. Auch die Beschaltung für 110 V wird so vorgenommen. Der Synchronmotor benötigt nämlich immer 220 V.

Spätestens hier wird erkennbar, warum der Projektor nicht nach dem Baukastenprinzip hergestellt wurde.

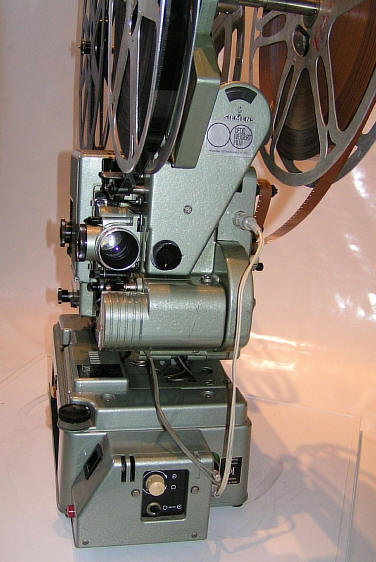

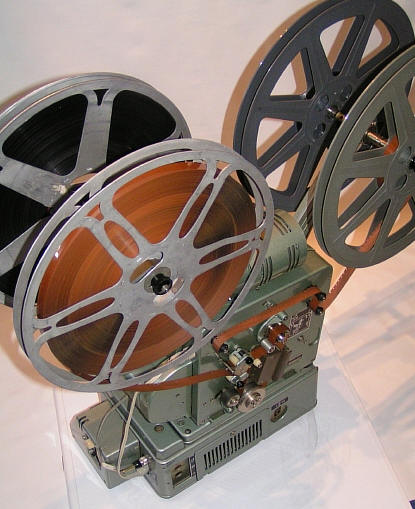

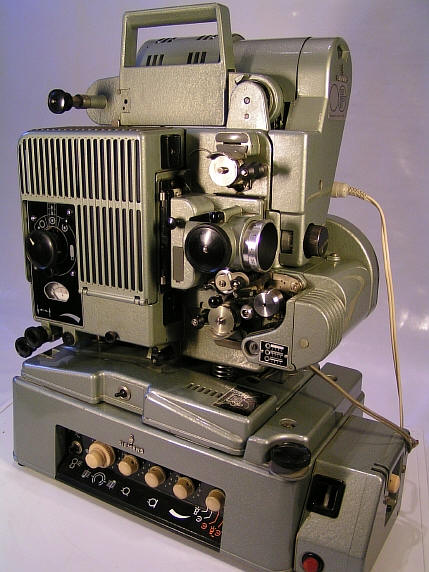

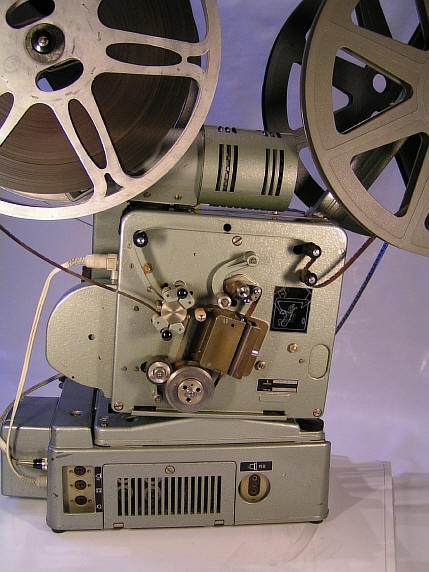

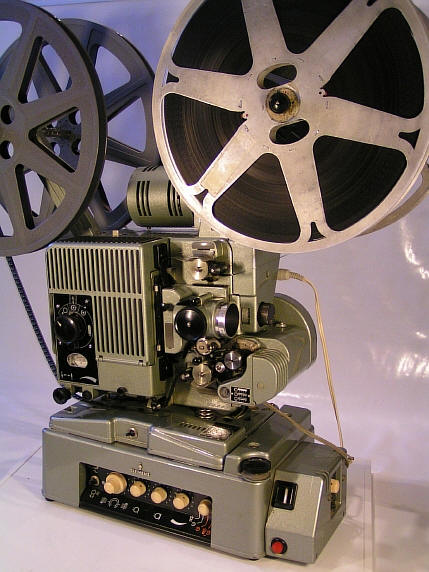

Ein paar Bilder im vorführbereiten Zustand :

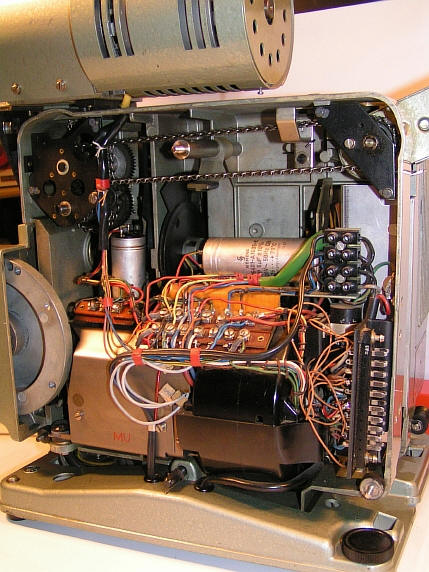

Beim Blick ins Innere sind die Unterschiede zum Basismodell nur bei genauem Hinsehen erkennbar :

- feste 2 Flügelblende

- Anschlussstecker und Verkabelung

- Universalmotor ohne Fliehkraftregelung

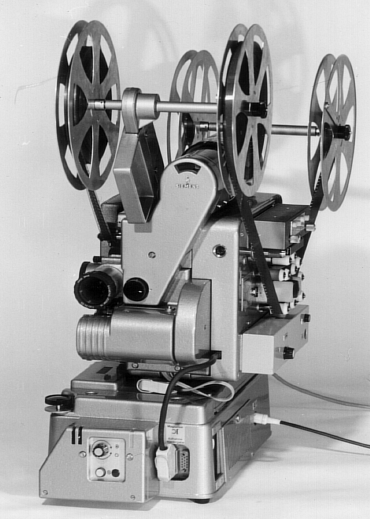

Eine  noch  weniger anzutreffende Maschine, da diese hauptsächlich für Fernsehstudios produziert wurde, ist der Siemens 2000 Projektor Synchro Zweiband Studio. (rechtes Werksbild).









































Weitere Anleitungen und Prospekte finden Sie auf den Dokumentenseiten !!
