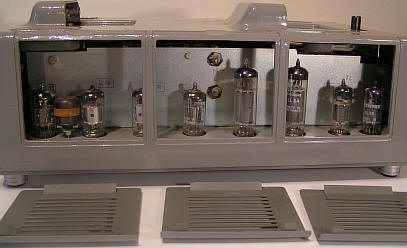

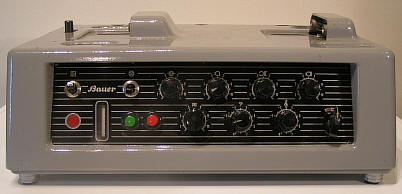

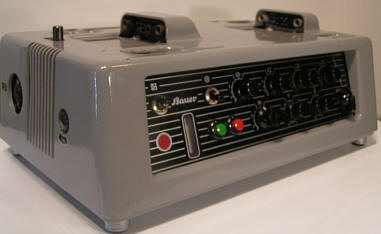

Hier der 15 Watt Röhrenverstärker PV5 M 1/3 für Licht und Magnettonwiedergabe, sowie zur Magnettonaufnahme

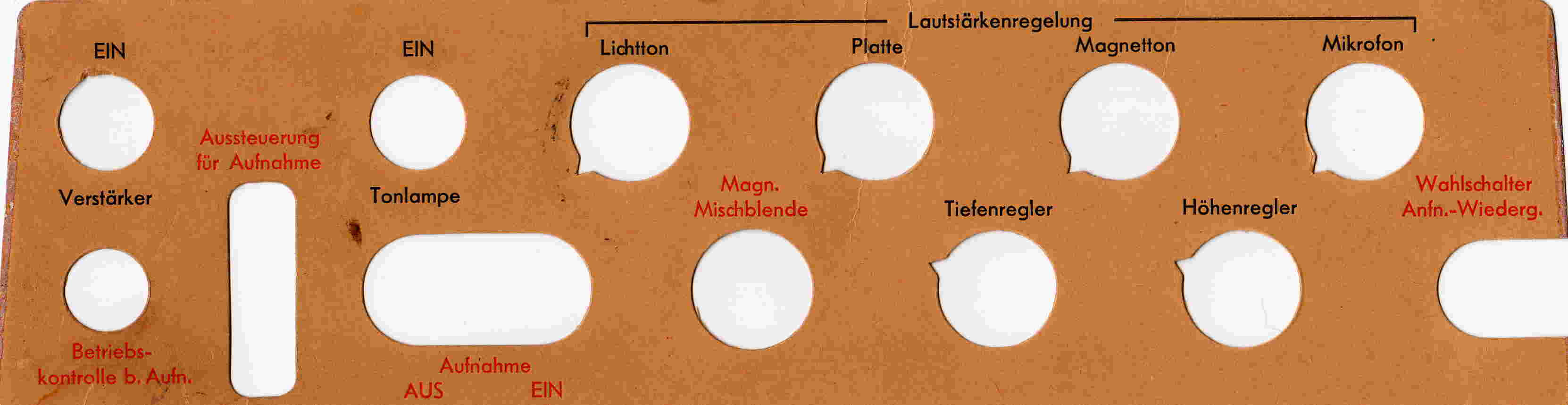

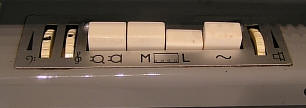

Wer sich die ganzen Funktionen und deren Symbole nicht merken kann, hat hier die Möglichkeit sich eine Schablone ( 1zu1 )anzufertigen .
PV5L 15W
PV5T 15W

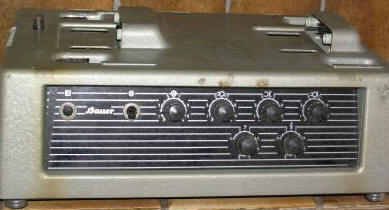

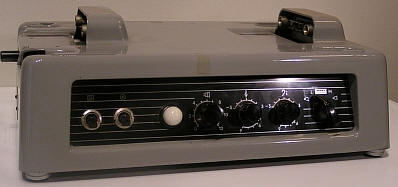

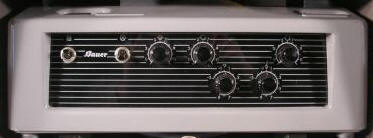

Der 6 Watt Röhrenverstärker PV5 T 1/3 für Licht und Magnettonwiedergabe ( deutlich schmalere Bauform ). Ein Zusatzgerät für die Magnettonaufnahme kann angeschlossen werden.
Und hier noch der 6 Watt Transistorverstärker im Projektorfuß. PW5 L 19 G1 für die Lichttonwiedergabe und PW5 T 19 G1 für Licht- und Magnettonwiedergabe.

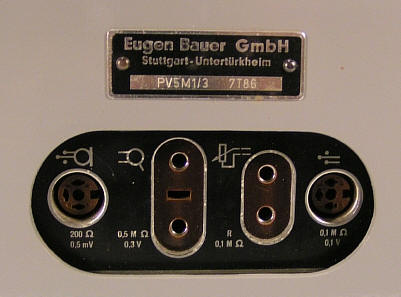

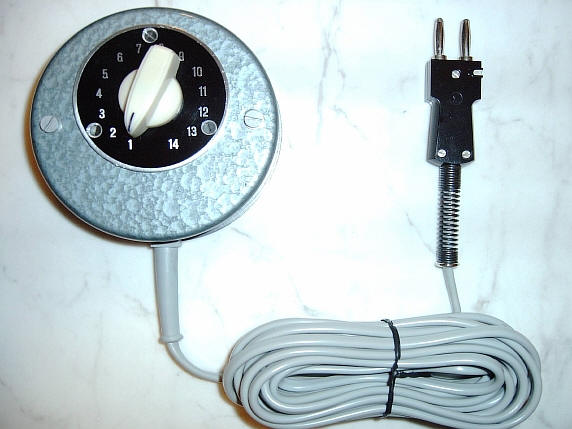

Der 15 W- Verstärker bietet neben den Anschlussmöglichkeiten für Mikrofon und Schallplatte auch die Möglichkeit einen Saalregler anzuschließen ( Lautstärke kann über eine große Entfernung hinweg verändert werden ) Der Anschluss ganz rechts ist der Ausgang für eine Vorstufe.

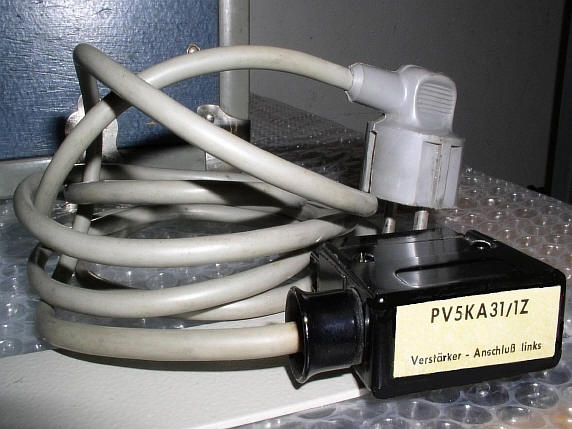

Mit diesem Kabel ist es möglich den Verstärker direkt ( also nicht über den Projektor ) mit Netzspannung zu betreiben. Damit kann der Verstärker als reiner Widergabeverstärker für Schallplatte Mikrofon etc. genutzt werden.
Danke an Dieter Brahs für die Bilder vom Saalregler und dem Netzanschlusskabel.
|
|
Hinweis bei Darstellungsproblemen : die Seiten sind für eine Auflösung 1920x1080 optimiert !
Copyright ©
Olaf´s 16mm Kino
|
Die

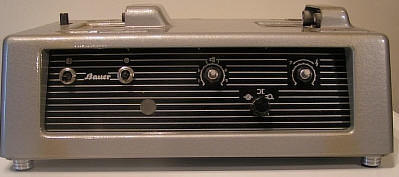

4 Watt Variante, nur für die Wiedergabe geeignet
